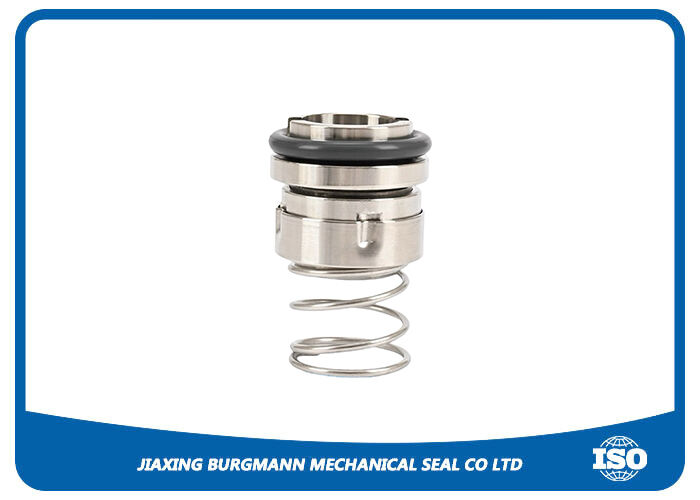

GB103 Sello mecánico de la bomba de agua
El sello mecánico de la bomba de agua GB103 proporciona una barrera confiable y libre de fugas entre los ejes de la bomba giratorios y las carcasas estacionarias en aplicaciones de bombas centrífugas.
Características clave
- Sello mecánico de cara única para bombas de aguas residuales
- Dependiente de la dirección de rotación
- Diseño desequilibrado
- Configuración de resorte único
- Sello mecánico sin cartucho
- Compatible con agua, aceite y medios moderadamente corrosivos
Límites de funcionamiento
| Diámetro del eje |
Presión |
Temperatura |
Velocidad de deslizamiento |
| 16 a 120 mm |
Hasta 1MPa |
-25 °C a 220 °C |
20 m/s |
Especificaciones del material
| Componente |
Materiales |
| Anillo giratorio |
Carbono, carburo de silicio (SiC), carburo de tungsteno (TC), cerámica |
| Anillo O |
Se aplican los siguientes tipos de materiales: |
| Muelles y piezas metálicas |
SUS304, SUS316, Titanio, 904L |
| Anillo estacionario |
Carbono, carburo de silicio (SiC), carburo de tungsteno (TC), cerámica |
Ventajas de rendimiento
- Funciona en temperaturas extremas
- No hay anillo O dinámicamente cargado
- Excelente efecto de autolimpieza
- Apto para aplicaciones estériles de gama baja
Aplicaciones
Diseñado para el manejo de fluidos corrosivos fuertes, incluidos los ácidos sulfúrico, nítrico, fósforo e clorhídrico.
Información de envío y pago
Puerto de carga:Shanghai, también
Métodos de envío:DHL, UPS, FEDEX, TNT, etc. Las empresas que se encuentran en el ámbito de aplicación de la presente Directiva no pueden ser consideradas empresas de servicios públicos.
Condiciones de pago:T/T, Western Union, MoneyGram
Servicios personalizados
- Los pedidos OEM/ODM están disponibles
- Sellos mecánicos personalizados basados en sus dibujos o requisitos
- Se aceptan pedidos de pequeñas cantidades
- Excelente calidad con precios competitivos
Principios básicos del producto y de la aplicación
¿Cuál es la función principal del sello mecánico de la bomba de agua GB103?
El sello mecánico de la bomba de agua GB103 crea una barrera fiable y sin fugas entre el eje de la bomba giratoria y la carcasa estacionaria,con una capacidad de transmisión superior a 20 W,.
¿Para qué tipos específicos de bombas está diseñado el sello mecánico de la bomba de agua GB103?
El GB103 es un sello mecánico de cartucho estandarizado generalmente diseñado para varias bombas centrífugas de aspiración final, incluidas bombas de agua de servicio general, bombas de agua de refrigeración,y bombas de circulación de agua caliente.
Instalación y manipulación
¿Cuáles son las tolerancias críticas de la bomba necesarias para una instalación exitosa del sello mecánico de la bomba de agua GB103?
Para un funcionamiento fiable, la bomba debe cumplir condiciones mecánicas estrictas: el juego axial del eje ≤ 0,10 mm, la corriente radial del eje ≤ 0,04 mm y la superficie cuadrada de la cámara de sellado ≤ 0,04 mm.
¿Cuál es el procedimiento correcto para instalar el sello mecánico de la bomba de agua GB103?
Siempre siga el manual del fabricante, los pasos clave incluyen la limpieza de todos los componentes, lubricar los O-rings con el líquido que se va a bombear,Deslizando el cartucho sobre el eje sin golpear las caras del selloLo más importante es que la bomba debe estar llena de líquido antes de arrancar para evitar daños instantáneos en seco.
Selección de materiales y personalización
¿Cómo puedo seleccionar los materiales adecuados para la superficie del sello para mis condiciones de funcionamiento específicas cuando utilice el sello mecánico de bomba de agua GB103?
La elección de los materiales de la cara del sello es fundamental para determinar la vida útil y la fiabilidad del sello.Se recomienda consultar el cuadro siguiente para obtener orientaciones generales.
| Condiciones de funcionamiento |
Pareja de caras recomendada |
Beneficios clave |
| Agua limpia, soluciones neutrales, aceites de baja viscosidad (Servicio general) |
Carburo de silicio (SiC) / grafito de carbono o carburo de tungsteno (WC) / grafito de carbono |
Propiedades autolubricantes rentables y adecuadas para la mayoría de las aplicaciones comunes |
| Fluidos con partículas finas, suspensiones abrasivas (Servicio de abrasivos) |
Carburo de silicio (SiC) / Carburo de silicio (SiC) |
Excelente resistencia a la abrasión y al desgaste de las partículas, lo que lleva a una vida útil más larga |
| Productos químicos de alta temperatura y muy corrosivos (servicio de productos químicos y agua caliente) |
Carburo de silicio enlazado por reacción (RB SiC) / PTFE o aleaciones especiales rellenos |
Resistencia superior al ataque químico y a altas temperaturas |
¿Cómo elegir el material correcto para el sello mecánico de la bomba de agua GB103?
El material del anillo O debe ser compatible tanto con el fluido bombeado como con la temperatura de funcionamiento.
Las demás materias primas de los tipos utilizados en la fabricación de las materias primas:Adecuado para aceites a base de petróleo y agua a temperaturas moderadas.
El monómero de etileno-propileno-dieno (EPDM):Ideal para agua caliente, vapor y ácidos/bases débiles, con buena resistencia al clima.
El fluoroelastómero (FKM/Viton):Una opción versátil para una amplia gama de productos químicos, aceites y temperaturas elevadas.
El perfluoroelastómero (FFKM/Kalrez):Se utiliza para entornos químicos extremos y temperaturas muy altas.
