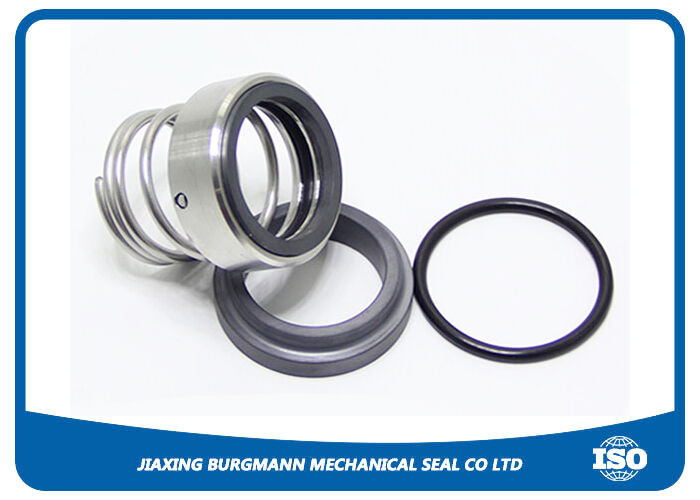

O sello mecánico de anillo de resorte único para sello de bomba de flujo químico

Este sello mecánico de resorte único con junta tórica es una solución de sellado universal diseñada específicamente para bombas de flujo químico. Presenta una configuración de resorte único abierto combinada con un sello secundario de junta tórica de alto rendimiento, diseñado para resolver problemas de fugas en la transferencia de medios químicos. En comparación con sistemas de sellado complejos, esta serie se destaca por su diseño compacto, excelente resistencia a la obstrucción y facilidad de instalación, lo que la convierte en la opción preferida para la industria química, incluyendo el manejo de ácidos/álcalis, la transferencia de solventes y el procesamiento de productos químicos finos.

En servicios de procesos químicos, los medios a menudo contienen tendencias a cristalizar o finas partículas. Los sellos convencionales de resorte múltiple equilibrados son propensos a fallar debido a la obstrucción de los alojamientos de los resortes. Nuestro diseño de resorte único presenta un paso de espiral más grande, utilizando la fuerza centrífuga de la rotación de la bomba para expulsar automáticamente los escombros, asegurando que el mecanismo de compensación permanezca receptivo incluso en medios viscosos o cristalizantes.

La estabilidad química depende críticamente del material de la junta tórica. Ofrecemos múltiples opciones personalizadas basadas en el proceso químico específico:

• FKM (Viton®): Adecuado para la mayoría de hidrocarburos y ácidos.
• EPDM: Para agua caliente, vapor y entornos alcalinos suaves.
• FFKM (Perfluoroelastómero): Para solventes agresivos, temperaturas extremas y medios fuertemente oxidantes, asegurando que no haya hinchazón ni degradación en servicios químicos severos.

Las líneas de producción química exigen un alto tiempo de actividad. El diseño simple y directo de este sello reduce significativamente los errores de instalación. El uso de componentes metálicos de alto rendimiento SS316L o Hastelloy® C garantiza la resistencia a la corrosión bajo tensión en operaciones de alta frecuencia de bombas químicas.

En la producción de químicos finos, los medios a menudo requieren alta pureza y son altamente corrosivos.

• Ejemplos de aplicación: Bombas de circulación de reactores, sistemas de recuperación de solventes.
• Problema resuelto: Para solventes agresivos como tolueno y xileno, especificamos juntas tóricas de FFKM (perfluoroelastómero) para prevenir la hinchazón y degradación del sello, asegurando la operación continua de la línea de producción y evitando costosos tiempos de inactividad y contaminación del producto causados por reemplazos frecuentes de sellos.

Los medios en este sector frecuentemente contienen sólidos cristalinos o partículas en suspensión.

• Ejemplos de aplicación: Bombas de transferencia de ácido fosfórico, bombas de mezcla de formulación de pesticidas.
• Problema resuelto: El diseño de resorte único de paso ancho evita eficazmente la obstrucción del resorte debido a la cristalización de intermedios de pesticidas. En comparación con las configuraciones de resorte múltiple, maneja fluidos no limpios que contienen 3%-5% de sólidos con mucha mayor fiabilidad.

La industria farmacéutica exige estándares extremadamente altos de limpieza y estabilidad de materiales.

• Ejemplos de aplicación: Bombas de intermedios farmacéuticos, sistemas de agua de alta pureza.
• Problema resuelto: Materiales de sellado compatibles con la FDA combinados con un diseño sin puntos muertos. La construcción de resorte único es más fácil de limpiar mediante procedimientos CIP (Limpieza in situ) y SIP (Esterilización in situ), minimizando los riesgos de crecimiento bacteriano y cumpliendo plenamente con los requisitos de GMP (Buenas Prácticas de Fabricación).

Corrientes de aguas residuales mixtas con composiciones químicas complejas, a menudo desconocidas.

• Ejemplos de aplicación: Bombas de sumidero de neutralización de ácidos fuertes, bombas de elevación de aguas residuales industriales químicas.
• Problema resuelto: Para aguas residuales industriales que contienen cloruros, ofrecemos resortes hechos de Hastelloy® C para prevenir la corrosión bajo tensión (SCC). Esto mejora significativamente la vida útil promedio del sello en equipos de protección ambiental hostiles.

Corrientes de hidrocarburos ligeros y aditivos químicos relacionados.

• Ejemplos de aplicación: Bombas de transferencia de hidrocarburos, bombas de separación de aceite y agua.
• Problema resuelto: Cumple con los requisitos de equilibrio hidráulico según API 610. A velocidades periféricas de hasta 15 m/s, el sello de resorte único con junta tórica ofrece un seguimiento dinámico estable, asegurando cero fugas bajo fluctuaciones de presión, reduciendo así los riesgos de incendio en plantas petroquímicas.

Ampliamente utilizado en todo tipo de industrias como la industria química, industria petrolera, técnica médica, industria alimentaria, industria de tratamiento de aguas residuales, industria del acero, industria de semiconductores y así sucesivamente.

Sellado mecánico, recipiente a presión, compresor de gas, recipiente de reacción, intercambiador de calor, caldera, filtro y así sucesivamente.

R: Los medios químicos (por ejemplo, pesticidas, tintes, líquidos químicos finos) a menudo contienen finas partículas o tienen tendencia a cristalizar. Las holguras estrechas en los sellos de resorte múltiple se obstruyen fácilmente con depósitos cristalizados, lo que lleva a fallas del sello. El diseño de resorte único ofrece una capacidad superior de autolimpieza y tolerancia a fallos, lo que lo hace más adecuado para la operación a largo plazo en entornos químicos "no limpios".

R: Para servicios químicos altamente agresivos, recomendamos encarecidamente SSiC vs. SSiC (carburo de silicio sinterizado). En comparación con el grafito de carbono convencional o las aleaciones metálicas, el carburo de silicio exhibe una inercia química casi perfecta en entornos ácidos o alcalinos extremos, combinada con una excelente resistencia al desgaste, manejando eficazmente los ciclos frecuentes de arranque y parada de las bombas químicas.

R: Sí. Dada la variación en las dimensiones de la cavidad de la bomba química, podemos personalizar la sección transversal de la junta tórica y el material base metálico (por ejemplo, Monel® o Titanio) a sus dimensiones instaladas específicas, cumpliendo los requisitos de resistencia a la picadura en medios particulares.

R: Dado que la junta tórica sirve como sello secundario, la rugosidad de la superficie del eje debe mantenerse en Ra ≤ 0.4 μm. Antes de la instalación, aplique un lubricante compatible (por ejemplo, grasa de silicona) a las superficies del eje y de la junta tórica para evitar que la junta tórica se retuerza o se abrase durante el montaje.
