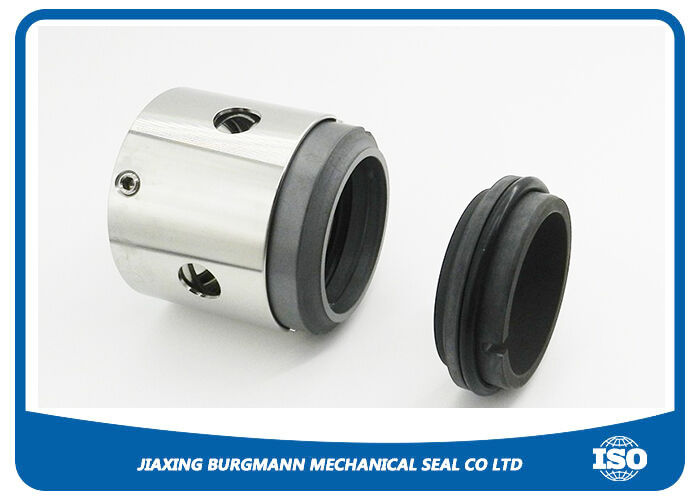

Sello de bombas serie H76

Detalles del producto

Lugar de origen: Zhejiang, China

Nombre de la marca: JG

Certificación: FDA certificate

Número de modelo: GNZ

Condiciones de pago y envío

Cantidad de orden mínima: 1 Uds.

Precio: USD

Detalles de empaquetado: Caja Blanca

Tiempo de entrega: 3 ~ 10 días

Condiciones de pago: T/T, Western Union, MoneyGram

Capacidad de la fuente: 1000 piezas

Obtenga el mejor precio

Contacta ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                      Sello mecánico serie H76, Sello de bomba industrial H76, Reemplazo de sello serie H76


Nombre del producto:	Sello de bombas serie H76	Tamaño:	14 mm – 100 mm (0,55″ – 4,00″)
Solicitud:	Sello de bombas	Piezas de metal:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	–50 °C a +220 °C	Presión:	≤ 4,0 MPa (580 psi/40 bar)

Nombre del producto:	Sello de bombas serie H76
Tamaño:	14 mm – 100 mm (0,55″ – 4,00″)
Solicitud:	Sello de bombas
Piezas de metal:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	–50 °C a +220 °C
Presión:	≤ 4,0 MPa (580 psi/40 bar)

Descripción

Sello de bombas serie H76

Sello de las bombas de la serie H76

El sello mecánico de la serie H76 es un sistema de sellado equilibrado y de múltiples resortes diseñado específicamente para medios de alta presión, alta velocidad y altamente corrosivos.Como solución de sellado del núcleo para bombas industriales, la serie H76 se utiliza ampliamente en centrífugas, mezcladores y compresores en las industrias de refinación, química y fertilizantes.Su configuración de múltiples muelles garantiza una distribución uniforme de la carga de la cara, ofreciendo una integridad de sellado excepcional incluso en condiciones de funcionamiento complejas con una importante desnivelación axial.

Características clave del diseño

Diseño de muelles múltiples:Múltiples pequeños muelles independientes dispuestos en circunferencia proporcionan una distribución de carga más uniforme en comparación con los diseños de un solo muelle,que contrarresta eficazmente los efectos centrífugos a altas velocidades de rotación.
Estructura equilibrada:El diseño equilibrado permite que el sello funcione a presiones elevadas (hasta 4,0 MPa) al tiempo que reduce la generación de calor por fricción en las caras del sello, prolongando significativamente la vida útil.
Materiales de cara flexibles:Se dispone de varias configuraciones basadas en las características de los medios:
- El carbono contra el carburo de silicio:Adecuado para medios limpios generales.
- SiC contra SiC / TC contra TC:Para servicios severos que contengan sólidos o medios abrasivos.
Sellos secundarios versátiles:Las opciones incluyen perfluoroelastómeros de alto rendimiento de Viton (FKM), PTFE o Chemraz® (FFKM), que garantizan la estabilidad química en disolventes agresivos y ambientes de alta temperatura.

Cumplimiento de normas y garantía de calidad

Cumplimiento de las normas:Las dimensiones y el rendimiento se ajustan plenamente a las especificaciones ISO 3069, DIN 24960 y API 682.
Pruebas de integridad:Todos los sellos H76 se someten a ensayos de presión estática al 100% y a controles de simulación dinámica antes del envío, lo que garantiza la entrega sin fugas.
Intercambiabilidad:Esta serie sirve como una alternativa de alta calidad a EagleBurgmann H76 y productos equivalentes de otras grandes marcas, sin modificación de las dimensiones originales de la cavidad de la bomba.

Ventajas profesionales

Estabilidad sin igual:Para las bombas sometidas a ciclos de arranque-parada frecuentes, la configuración de múltiples muelles compensa rápidamente las fluctuaciones de presión, reduciendo el riesgo de daños en la cara.
Mantenimiento modular:El diseño modular hace que las piezas de repuesto sean extremadamente fáciles de cambiar, reduciendo significativamente el tiempo medio de reparación (MTTR).
Ingeniería personalizada:Más allá de las especificaciones estándar, ofrecemos recubrimientos de cara de sello a medida para procesos químicos especiales.

Especificaciones técnicas - Sellos mecánicos de la serie H76

Parámetro	Especificación
Rango de diámetro del eje	Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
Presión máxima	≤ 4,0 MPa (580 psi / 40 bar)
Rango de temperatura	-50 °C a +220 °C (dependiendo del material de sellado secundario)
Velocidad lineal	Se aplicarán las siguientes medidas:
Materiales para caras giratorias	Carburo de silicio (SSiC/RBSiC), carburo de tungsteno, carbono
Materiales para asientos fijos	Carburo de silicio, carburo de tungsteno, cerámica de aluminio
Sellos secundarios	El uso de las sustancias enumeradas en el anexo I del Reglamento (CE) n.o 1907/2006 debe tener en cuenta los requisitos de la presente Directiva.
Partes metálicas	Se aplican las siguientes medidas:
Tipo de balance	Diseño equilibrado
Tipo de resorte	Múltiples resortes independientes (disposición de circunferencia)
Dirección de rotación	Independiente de la dirección de rotación
Compensabilidad	Excelente capacidad de compensación axial y radial
Las normas internacionales	Se aplicarán las disposiciones del artículo 4 del Reglamento (CE) n.o 1224/2009.
Planes de descarga	El plan de API 11, 21, 32, 52, 53A/B/C

Notas técnicas para la ingeniería

Control de la presión:Gracias a su diseño equilibrado, el valor PV (Presión * Velocidad) en las caras de sellado de la serie H76 se mantiene dentro de un rango seguro incluso bajo fluctuaciones de alta presión,que impide eficazmente la evaporación de la película de fluido.
Protección de resorte:Los muelles no están en contacto directo con el medio bombeado (dependiendo de la configuración).Esto reduce significativamente el riesgo de obstrucción o falla del resorte.
El acabado de la superficie:La superficie plana del sello está estrictamente controlada dentro de dos bandas de luz de helio, con una rugosidad superficial de Ra ≤ 0,1 μm, lo que garantiza un rendimiento de sellado inicial excepcionalmente alto.

Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en el lugar de ensayo.

P1: ¿Por qué se clasifica la serie H76 como un sello "equilibrado", y qué significa esto para el servicio de alta presión?

R: El H76 cuenta con un diseño hidráulico equilibrado, cuyo principio es reducir la fuerza hidráulica neta que actúa sobre las caras de los sellos para que estén sujetas a una parte de la presión del fluido.Significado:Esto reduce en gran medida la generación de calor por fricción y el desgaste en las caras del sello.la película de fluido entre las caras permanece estable y no se rompe debido a una presión excesiva, prolongando así la vida útil en condiciones de alta presión.

P2: ¿Qué ventajas ofrece el diseño de múltiples muelles del H76 sobre un diseño de un solo muelle grande?

R: El diseño de múltiples resortes proporciona un equilibrio de carga superior.

Distribución de la presión:Varios resortes pequeños dispuestos uniformemente alrededor de la circunferencia aseguran que la fuerza de cierre entre las caras giratorias y estacionarias sea uniforme a través de 360 °, evitando el desgaste por desalineación angular.
Estabilidad a altas velocidades:A altas velocidades de rotación (≤ 20 m/s), los pequeños muelles se ven mucho menos afectados por la fuerza centrífuga que un único muelle grande.ofreciendo una respuesta dinámica más rápida y una compensación en tiempo real para una escorrentía menor del eje.

P3: ¿La serie H76 admite los planes de descarga de API 682? ¿Cuáles son las configuraciones comunes?

R: Sí, la serie H76 es totalmente compatible con la API y se utiliza típicamente con planos de descarga para optimizar el entorno operativo:

Plan 11 (recirculación de las descargas):Para los medios limpios, utiliza la presión de descarga de la bomba para enjuagar las caras de los sellos y eliminar el calor.
Plan 32 (lavado externo):Para los medios que contengan sólidos o componentes corrosivos, introducir un fluido externo limpio para proteger el sello.
Plan 52/53 (sistemas de fluidos de barrera):En el caso de los medios peligrosos, un doble sellado (tandem o doble) garantiza que no se escape ningún fluido peligroso.

P4: ¿Cómo se deben configurar los sellos secundarios para el sello H76 cuando se manipulan medios químicos altamente corrosivos?

R: Los sellos secundarios son críticos para la compatibilidad química.

Servicios generales/hidrocarburos ligeros:Vitón (FKM)
Ácidos fuertes / álcalis fuertes:PTFE o anillos O encapsulados.
Medio ambiente químico extremo / altas temperaturas:Chemraz® o Kalrez® (FFKM), que ofrecen una resistencia superior al ataque químico.

P5: ¿Cuáles son las precauciones de instalación más críticas para el sello H76?

A: ¿Qué quieres decir?

Compresión de la instalación:La longitud de trabajo debe fijarse exactamente como se especifica en el dibujo técnico: una compresión insuficiente provoca fugas; una compresión excesiva provoca un desgaste excesivo y una falla prematura.
Limpieza del rostro:Las caras de los sellos (carburo o carbono) son extremadamente precisas. No las toque con las manos desnudas antes de la instalación. Limpie con alcohol anhidro y aplique una película lubricante ligera.
Precisión del eje:Asegúrese de que la salida radial del eje sea inferior a 0,05 mm y de que la superficie del eje esté libre de astillas para evitar daños en el anillo de O durante el montaje.

P6: ¿Qué modelos de marcas internacionales puede reemplazar la serie H76?

R: El H76 representa un diseño industrial estandarizado y sirve como alternativa directa para:

¿ Qué es eso?La serie H76 (totalmente intercambiable).
¿ Qué es eso?Compatible con ciertas series de resorts multi-equilibrados (por ejemplo, variantes del tipo 8).
Servicio de flujo:Los sellos equilibrados de varios resortes de dimensiones estándar correspondientes.
